公稱通徑
公稱壓力
介質溫度
連接方式
閥蓋形式
閥體材質
閥內件材質
流量特性
泄漏等級

流線型閥體，高Cv值，壓降??；閥芯硬化處理；閥芯導向設計；壓力自密封設計；閥桿精工研磨；閥桿防轉設計；結構比閘閥簡單，制造和維修方便。

高壓加氫Y型截止閥選型樣本下載
]]> 軸流式止回閥 http://dingxiangwuyuetian.cn/portfolio/zhouliushizhihuifa/ Mon, 26 Mar 2018 07:29:46 +0000 http://dingxiangwuyuetian.cn/?post_type=portfolio&p=22576
公稱通徑 NPS2″～60″（DN50～DN1500）
公稱壓力 ANSI CL150～CL2500 （PN1.6～PN42.0MPa）
介質溫度 -46～540℃
連接方式 法蘭式、焊接式
閥體材質 WCB、WC6、CF8、CF8M、用戶要求的其他材料
密封圈材質 PTFE、氟橡膠、硬質合金等
泄漏量 符合API598要求

ACH800軸流式止回閥是按照API 6D和ASME B16.34設計的一種高性能止回閥，除具有一般止回閥的功能外，還采用精湛的密封技術使閥門達到零泄漏，獨特的文丘里流線型流道設計具有流阻小、流態好、對介質壓力變化響應速度快、外形尺寸小等優點，是一般工業用以及管線用的優選閥門，特別適合于輸油泵出口和天然氣壓縮機出口。

軸流式止回閥選型樣本下載
]]> 軸流式調節閥 http://dingxiangwuyuetian.cn/portfolio/zhouliushidiaojiefa/ Mon, 26 Mar 2018 07:23:39 +0000 http://dingxiangwuyuetian.cn/?post_type=portfolio&p=22574
公稱通徑 NPS6″～48″（DN150～DN1200）
公稱壓力 ANSI CL150～CL2500 （PN1.6～PN42.0MPa）
介質溫度 -46～150℃
連接方式 法蘭式
閥體材質 WCB、CF8、CF8M、用戶要求的其他材料
內件材質 304、316、1Cr17Ni2、用戶要求的其他材料
密封圈材質 丁腈橡膠(NBR)、氟橡膠(FKM)、高性能密封圈
流量特性 線性（L）、等百分比（%）、特殊要求
泄漏量 符合FCI-70-2、IEC60534-4 IV、V、VI級
可調范圍 100：1
線 性 ≤±1（%）
回 差 ≤±1（%）
驅動方式 電動、氣動或液動

AFCV80系列軸流式調節閥 是一種具有全新結構、高性能的調節閥。軸流式調節閥與常規直行程調節閥不同，它改變了常規直行程調節閥的整體流通結構，改變了常規直行程調節閥節流件與流體流向不一致的現象，使介質的能量損失較少，流通能力比常規直行程調節閥增大20%～50%，具有流阻系數低，堅固耐用、低維護、高性能等特點，廣泛應用于天然氣、原油、成品油及其它非腐蝕性氣體和液體的調節控制。

軸流式調節閥選型樣本下載

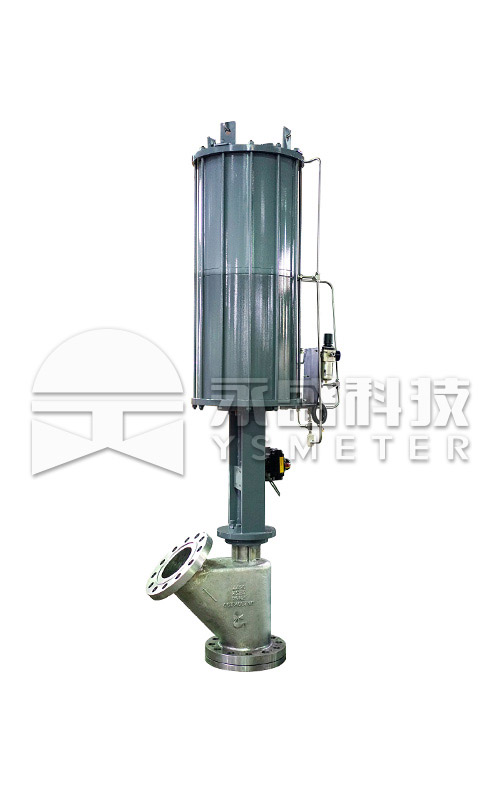

]]> ZMQF/ZSQF系列氣動釜底閥 http://dingxiangwuyuetian.cn/portfolio/qidongfudifa/ Mon, 26 Mar 2018 05:55:13 +0000 http://dingxiangwuyuetian.cn/?post_type=portfolio&p=22550

ZMQF/ZSQF系列氣動釜底閥采用一體式直流型結構，閥體為流線型無阻擋流道，流道內表面經噴砂處理，光滑耐磨、流阻小、無死角。軟密封可確保零泄漏，硬密封堆焊司鈦萊合金，可用于高溫及含固體顆粒介質等苛刻的工況。用于食品介質時內表面噴涂特氟隆，具有極強的耐腐蝕性能，符合衛生級標準。

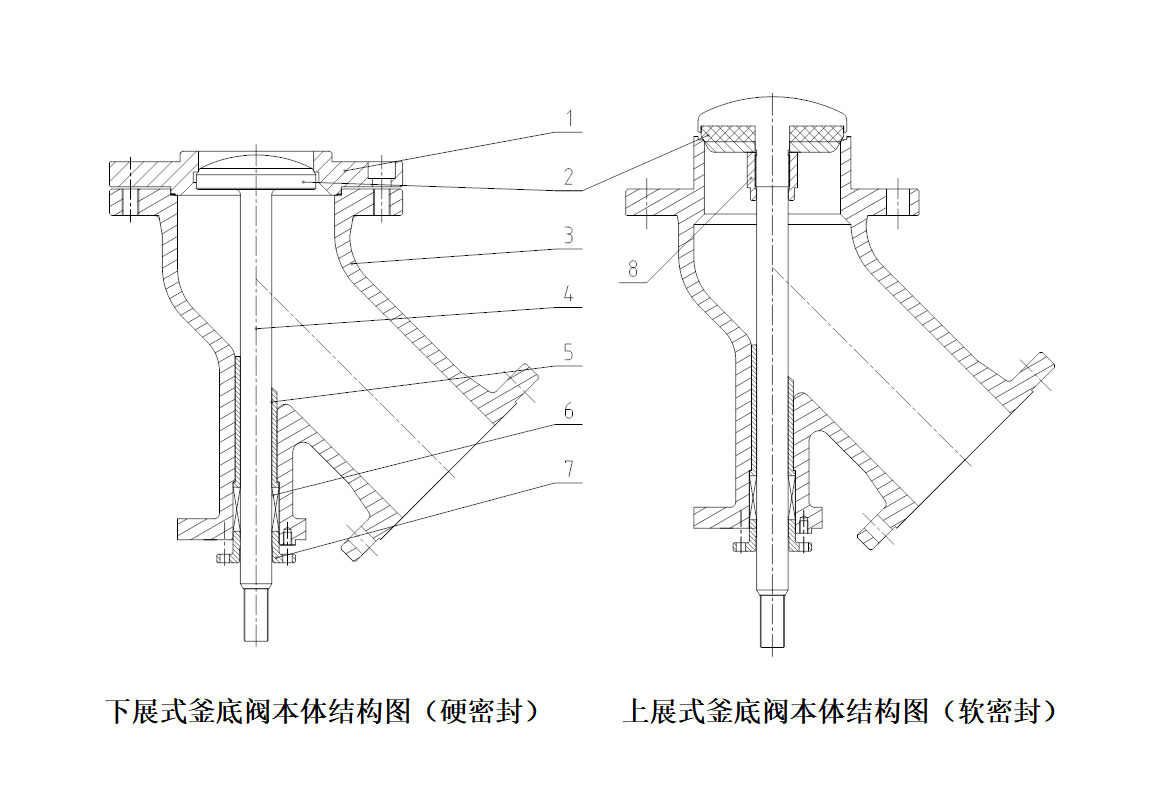

本系列產品有下展式和上展式兩種結構形式。下展式釜底閥，閥門打開時，閥芯往閥體內部運動。當反應釜罐部需充分?jǐn)嚢杌蚬薜壮霈F(xiàn)負壓狀態（真空）時，閥門容易關閉，罐內真空時，又可以起到止回的作用；上展式釜底閥，閥門打開時，閥芯往反應釜內部運動。當反應釜罐部有沉淀物堆積時，閥門打開可以很容易排出沉淀物，并且罐內介質作用于閥芯上，起到止回的作用。

Image module
序號 零件名稱 常用材料
1 閥 ?座 304、316+司太萊合金、304+F46
2 閥芯 金屬密封 304、316+司太萊合金
軟密封 PTFE
3 閥 ?體 WCB、CF8、CF8M、WCB+F46
4 閥 ?桿 304、316、304+F46
5 導向套 PTFE、QAl9-4
6 填 ?料 PTFE、柔性石墨
7 填料壓蓋 304
8 閥芯鎖母 304、316

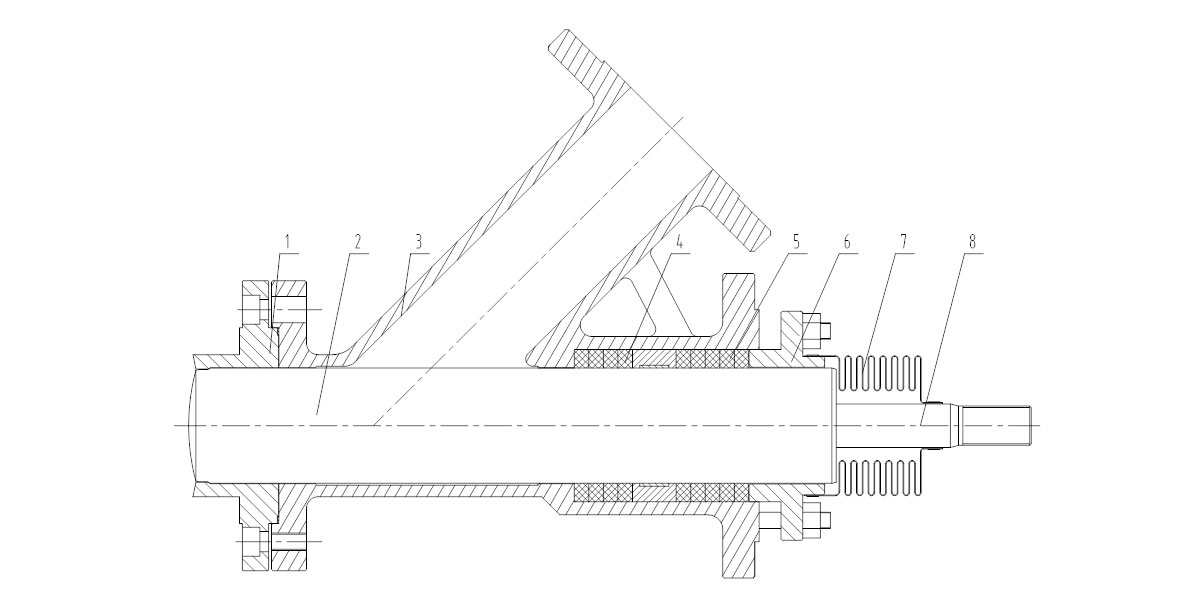

Image module
序號 零件名稱 常用材料
1 閥 ?座 F304、F316+司太萊合金
2 柱塞閥芯 F304、F316+司太萊合金+滲氮
3 閥 ?體 WCB、CF8、CF8M
4 導??向 304+PTFE、柔性石墨環
5 填 ?料 PTFE、柔性石墨
6 填料壓蓋 304
7 防塵罩 NBR、FKM
8 閥 ?桿 304、316
型 ?式 氣動活塞式 氣動薄膜式
型 ?號 SR DA ZM10系列
類 ?型 單作用型 雙作用型 單作用型
用 ?途 切斷 切斷
接 ?口 G1/4”、 G1/2” G1/4”
正作用 氣壓增加閥關
反作用 氣壓增加閥開
環境溫度 -40~80℃
附 ?件 減壓器、電磁閥、限位開關、手輪、氣控閥等
管道通徑 25 50 65 80 100 125 150 200 250
釜底通徑 25 50 65 80 100 125 150 200 250
40 80 100 100 125 150 200 250 300
50 100 125 125 150 200 / / /
額定流量系數Kv 12 43 70 110 170 275 440 690 960
額定行程L(mm) 40 60 100
執行機構面積(cm2) 300 415 616 1134
固有流量特性 快開
公稱壓力 PN16、25、40、64、100（150lb、300lb、600lb）
結構形式 上展式、下展式

允許

泄漏量

 硬密封 Ⅳ、Ⅴ級
軟密封 Ⅵ級、零泄漏
氣源壓力Ps(MPa) 0.4～0.6
連接方式 法蘭式： HG/T20592-2009 ?RF
選購附件 定位器、空氣過濾減壓器、電磁閥、限位開關、手輪(側裝、頂裝)

注：1、特殊要求可按照客戶指定生產；

2、法蘭可按ANSI、JIS等法蘭標準制造。

氣動釜底閥選型樣本下載
]]> ZMQSY/ZDLSY系列氣動/電動Y型疏水閥 http://dingxiangwuyuetian.cn/portfolio/yxingshushuifa/ Mon, 26 Mar 2018 03:30:32 +0000 http://dingxiangwuyuetian.cn/?post_type=portfolio&p=22543

ZMQSY/ZDLSY系列氣動/電動Y型疏水閥是本公司根據熱電廠設備疏水而專業開發設計生產的新一代蒸汽疏水閥，該產品接近直線的流通設計，減小流阻，二次節流原理，減少?zèng)_蝕，提高壽命。閥芯、閥座采用整體硬質合金，關閉內漏≤Ⅵ級，閥座壓緊式結構，可拆卸中腔密封設計，杜絕外漏，檢修方便等特點，還可在易燃，易爆場合使用，根據控制系統或調節儀表的信號，切斷或開啟閥門，從而實現對被控參數的使用要求。因此它廣泛應用于火電廠等行業的遠程控制。

Image module
序號 零件名稱 常用材料
1 閥??體 WCB、WC6、WC9
2 閥??座 304、316+司太萊合金、司太萊合金
3 閥??芯 304、316+司太萊合金、司太萊合金
4 閥??籠 304、316
5 閥??桿 304、316
6 閥??蓋 WCB、WC6、WC9
7 填??料 柔性石墨
8 填料壓蓋 304
9 填料壓板 304
10 雙頭螺柱 35CrMo
公稱通徑DN（mm） 20 25 32 40 50 65 80 100
額定流量系數Kv 5 8 12 17 29 43 70 110
額定行程L（mm） 20 30
執行機構型號 ZM10-1 ZM10-2 ZM10-2/ZM10-3
膜片有效面積（cm2） 210 320 320/720
公稱壓力PN PN16、40、64、100（150lb、300lb、600lb）
固有流量特性 快開
氣源壓力(MPa） 0.4～0.6
電動執行機構 根據閥門所需推力和行程選擇
電源電壓 220V.AC ?50Hz ???380V.AC ?50Hz（三相）
工作溫度t（℃） 標準型 -20～220℃
散熱型 碳鋼：-20～425℃、鉻鉬鋼：-20～550℃
泄漏等級 ≤Ⅵ級
連接形式 對焊式
選購附件 定位器、空氣過濾減壓器、電磁閥、限位開關、手輪(側裝)

注：1、特殊要求可按照客戶指定生產。

序號 項 ??目 標準型智能閥 散熱、低溫型智能閥
1 基本誤差＜(%) ±1 ±2.5
2 回 ???差＜(%) 1 2.5
3 死 ???區＜(%) 0.4 1
4 始終點偏差＜(%) ±1 ±2.5
5 ???額定行程偏差＜(%) +2.5 +2.5

注：本產品性能指標高于GB/T4213-2008。

ZM10系列氣動多彈簧執行機構由于采用了模塊化的設計，所以只需局部進行簡單的拆、裝就可以實現氣開和氣關兩種作用方式的轉換。執行機構與閥門定位器之間的氣路連接采用了內部連通的組合方式，并可將定位器排出的氣體注入彈簧室一側，使彈簧室內產生略高于外部環境大氣壓的壓力，以免外部環境中帶有腐蝕性的氣體被吸入，腐蝕彈簧等零部件。

Image module

氣開式（FC）：當氣源故障時，執行機構彈簧將閥關閉。

型號 膜片面積 (cm2) 彈簧數量 行程 (mm) 彈簧范圍 (KPa) 推力 (KN)
ZM10-1 210 3 20 75 ～ 150 1.6
6 150 ～ 300 3.2
ZM10-2 320 3 30 75 ～ 150 2.4
6 150 ～ 300 4.8
ZM10-3 720 6 30 150 ～ 225 10
9 180 ～?270 13
12 220 ～?330 16

氣關式（FO）：當氣源故障時，執行機構彈簧將閥打開。

型號

膜片面積

(cm2)

 彈簧數量

行程

(mm)

 彈簧范圍 (KPa) 推力(KN) ?供氣壓力(MPa)
0.2 0.3 0.4 0.5 0.6
ZM10-1 210 3 20 75 ～ 150 1.0 3.2 5.2 7.2 9.4
6 150 ～ 300 – – 2.1 4.2 6.3
ZM10-2 320 3 30 75 ～ 150 1.6 4.8 8.0 11.2 14.4
6 150 ～ 300 – – 3.2 6.4 9.6
ZM10-3 720 3 30 75 ～ 113 6.3 13.5 20.6 27.9 –
6 150 ～ 225 – – 12.6 19.8 27
基本型號 輸出推力（KN） 最大行程 技術參數
PSL202 2.0 50

電源：AC220V ?50HZ



防護等級：IP67



輸入信號：4～20mA



輸出信號：4～20mA
PSL204 4.0 50
PSL208 8.0 50
PSL210 10.0 50
PSL312 12.0 50
PSL320 20.0 50
Y型疏水閥選型樣本下載
]]> 黑水角閥 http://dingxiangwuyuetian.cn/portfolio/hsjf/ Mon, 20 Nov 2017 07:32:09 +0000 http://dingxiangwuyuetian.cn/?post_type=portfolio&p=22397
公稱通徑 DN15～DN300
公稱壓力 PN16～PN420
介質溫度 -46～530℃
連接方式
閥蓋形式
閥體材質 WCB、LCB、CF3M等
閥內件材質 316、316L、雙相不銹鋼管、INCONEL等
流量特性
泄漏等級 符合GB/T 4213的零泄漏

角形文丘里流道，分體式閥體，內件整體硬質合金燒結硬度高，閥桿與軸套采用具有自清潔作用的硬質合金滑動軸承，大推力活塞式氣缸保證嚴密的關斷性。

黑水角閥選型樣本下載
]]>
