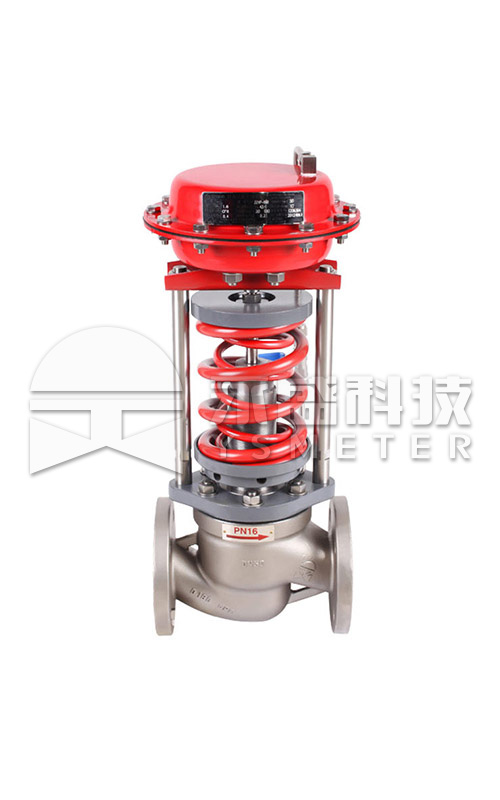

ZZY系列自力式壓力調節閥

細節說明

ZZY系列自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。同時又具有節約能源，壓力設定值在運行中可隨意調整，采用快開流量特性，動作靈敏、密封性能好，介質壓力穩定，調節精度高，泄漏量小等優點?？蓮V泛用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中用氣體，液體及蒸汽介質減壓、穩壓（用于閥后調節）或泄壓、穩壓（用于閥前調節）的自動控制。附設冷凝器，可在350℃的蒸汽下連續工作。

該系列產品具有以下特點

1、無需外加驅動能源的節能自控產品，設備費用低，適用于爆炸性環境；

2、結構簡單，維護工作量?。?/p>

3、設定點可調且范圍寬，便于用戶連續調整；

4、本體取壓，管路安裝方便；

5、閥內采用壓力平衡結構，調節靈敏、控制精度高、允許壓差大。

工作原理

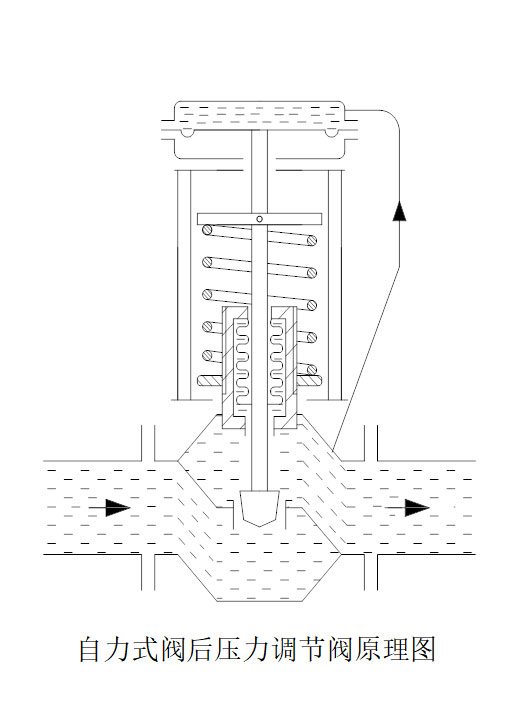

1、自力式閥后壓力調節閥的工作原理：

自力式閥后壓力調節閥(B型),其初始閥芯的位置在開啟狀態。當閥前壓力P1通過閥芯、閥座的節流后變?yōu)殚y后壓力P2，P2經過導壓管輸入上膜室作用在膜片上，其作用力與彈簧的反作用力相平衡時的閥芯位置決定了閥門的開度，從而控制閥后的壓力。

當閥后壓力P2增加時，P2作用在膜片上的作用力也隨之增加。此時，膜片上的作用力大于彈簧設定的反作用力，使閥芯關向閥座位置，導致閥的開度減小，P2降低，直到膜片上的作用力與彈簧的反作用力相平衡為止，從而使P2降為設定值。同理，當閥后壓力P2降低時，動作方向與上述相反。

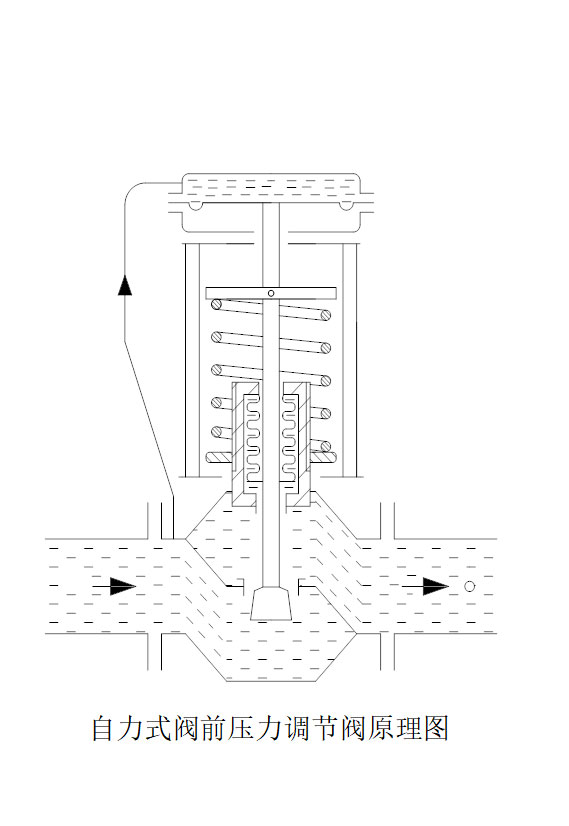

2、自力式閥前壓力調節閥的工作原理：

自力式閥前壓力調節閥(K型),其初始閥芯的位置在關閉狀態。當閥前壓力P1通過閥芯、閥座的節流后變?yōu)殚y后壓力P2，同時P1經過導壓管輸入上膜室作用在膜片上，其作用力與彈簧的反作用力相平衡時的閥芯位置決定了閥門的開度，從而控制閥前的壓力。

當閥前壓力P1增加時，P1作用在膜片上的作用力也隨之增加。此時，膜片上的作用力大于彈簧設定的反作用力，使閥芯遠離閥座位置，導致閥的開度減大，P1降低，直到膜片上的作用力與彈簧的反作用力相平衡為止，從而使P1降為設定值。同理，當閥前壓力P1降低時，動作方向與上述相反。

閥的結構形式

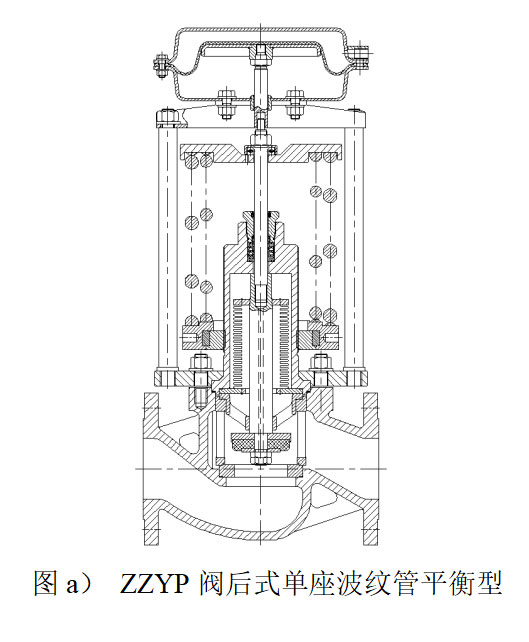

圖a）為DN15～100（1/2”～4”）直通單座波紋管平衡型自力式閥后壓力調節閥結構圖；

圖b）為DN125～300（5”～12”）籠式套筒平衡型自力式閥后壓力調節閥結構圖；

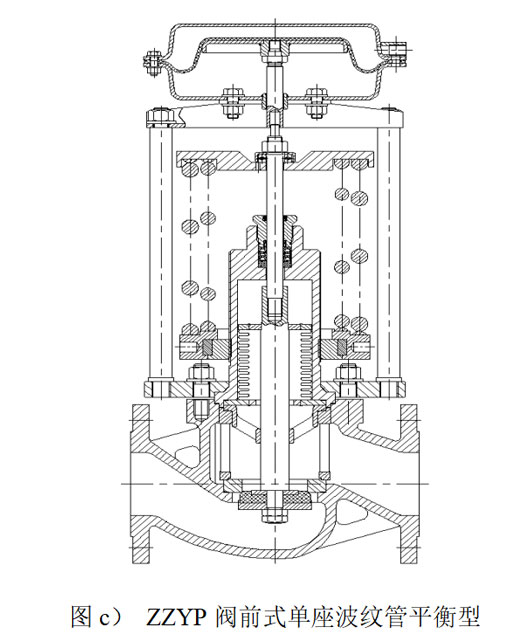

圖c）為DN15～100（1/2”～4”）直通單座波紋管平衡型自力式閥前壓力調節閥結構圖；

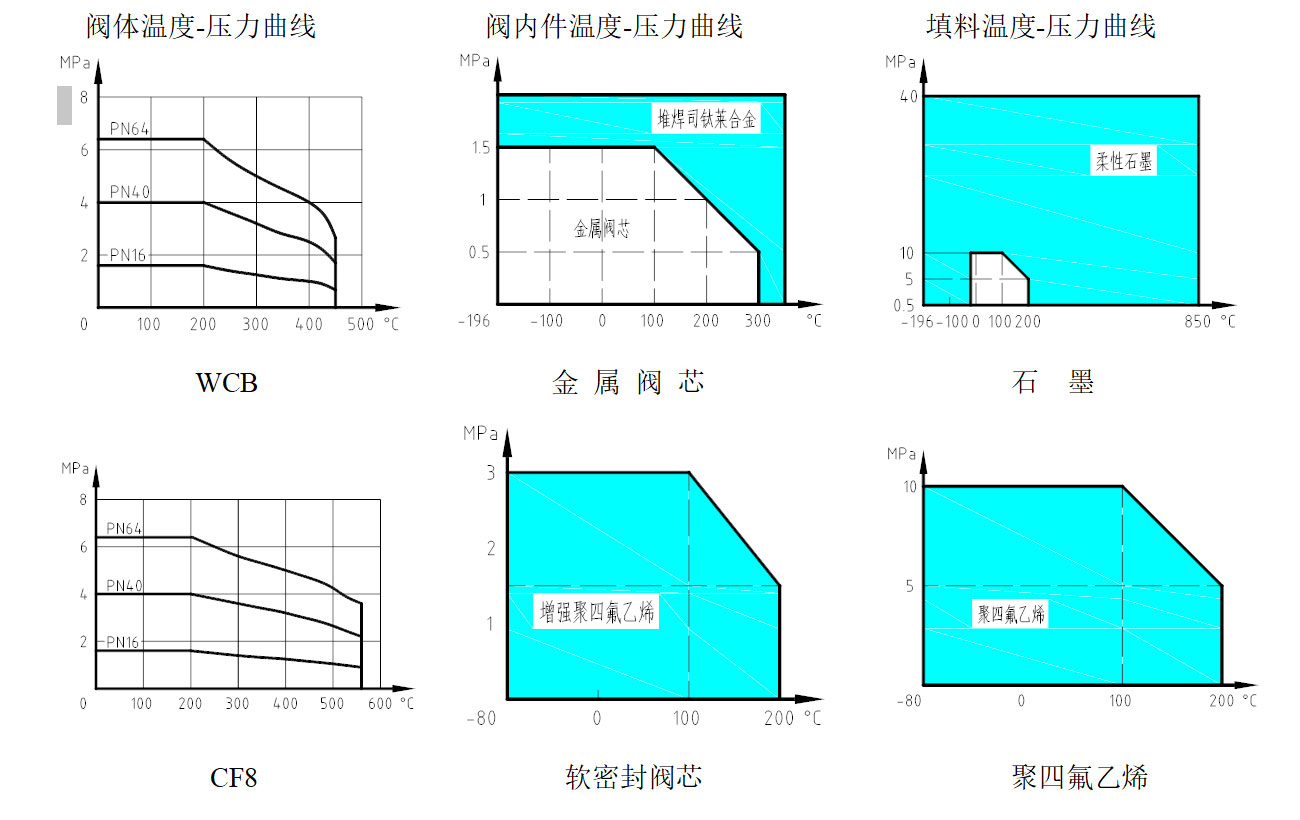

主要零件常用材料

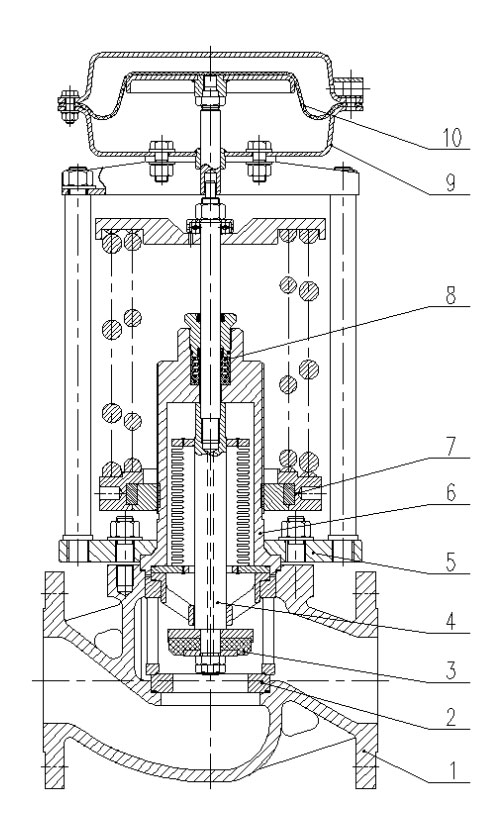

序號	零件名稱		常用材質
1	閥體		WCB、CF8、CF8M
2	閥座		304、316
3	閥芯	軟密封	PTFE
		硬密封	304、316
4	閥桿		304、316
5	壓板		20、WCB
6	閥蓋		WCB、CF8、CF8M
7	調節盤		45
8	填料		PTFE、柔性石墨
9	膜蓋		20、304
10	膜片		NBR、EPDM、FKM

規格與技術參數

1、ZZY標準型的主要技術參數 ??KV﹥7

公稱通徑DN(mm)		25	32		40	50	65	80	100		125	150	200	250		300
額定流量系數Kv		11	17		29	43	70	110	169		275	440	690	960		1300
額定行程L(mm)		10		14			20			25		40			60

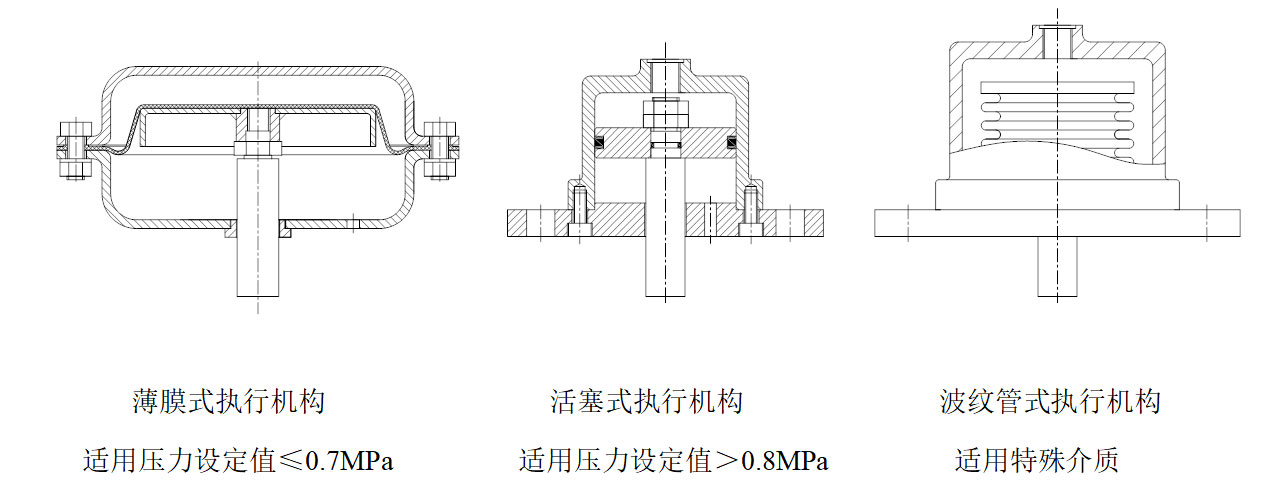

執行機構型式		薄膜式（設定壓力≤0.7MPa）、氣缸式（設定壓力＞0.8MPa）、波紋管式
公稱壓力PN(MPa)		1.6~10.0、CL150~600
固有流量特性		快開
作用方式		壓閉型（控制閥后型）、壓開型（控制閥前型）
閥結構型式		單座、套筒
固有可調比R		30
減壓比		10:1～1.25:1
介質溫度(℃)		常規＜120℃，加冷凝器≤350℃
調節精度(%)		±10
允許泄漏量	軟密封	Ⅵ級、零泄漏
	硬密封	Ⅳ級、Ⅴ級
法蘭連接形式		PN1.6MPa按HG/T20592-2009 RF，閥體突面 PN≥4.0MPa按HG/T20592-2009 FM，閥體凹面
壓力調節范圍(KPa)		30～60、50～100、80～200、150～250 200～400、300～600、700～1100、900～1300 1200～1800、1600～3000、2500～4000
