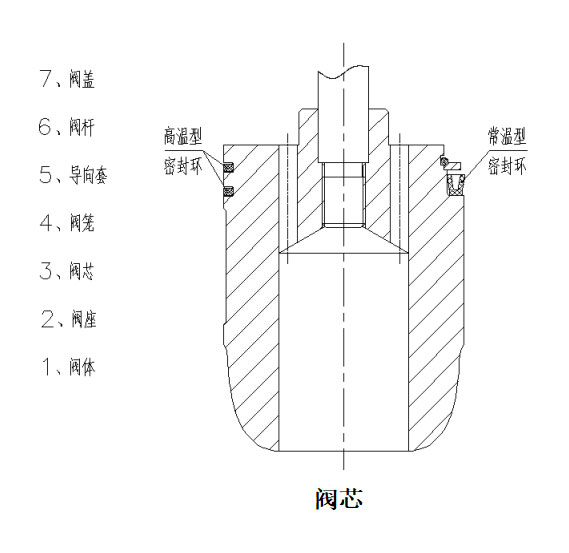

YSIQ(D)20系列氣/電動智能壓力平衡型單座調節閥是國家2010年火炬計劃項目，擁有多項國家專利。該閥采用了通用性及互換性強的模塊化設計，結構緊湊。帶有平衡孔的閥芯加上進口的密封環，實現特殊的雙線密封，適用于各種高壓差的場合，滿足用戶的使用要求。雙面均可使用的閥座與閥體壓緊式的連接方式，有效提高了閥門的密封等級和穩定性，并且使用維護極為方便，從而極大提高了調節閥的綜合性能。

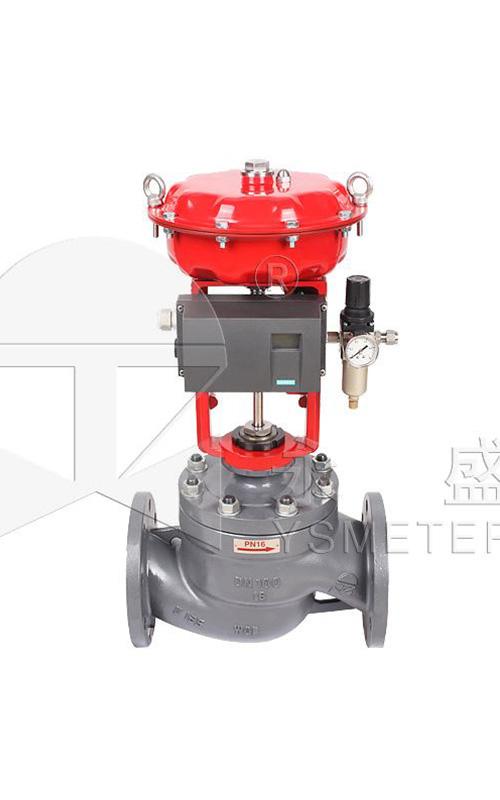

YSIQ20系列氣動智能壓力平衡型單座調節閥配用ZM10型多彈簧高強度執行機構和智能型閥門定位器；YSID20系列電動智能壓力平衡型單座調節閥配用智能型電動執行機構。



ZM10型多彈簧高強度執行機構采用模塊化設計，可在現場方便更換正、反作用形式，并能對彈簧進行有效的防腐蝕保護，從而延長了執行機構的使用壽命，方便了用戶的使用。執行機構與智能電氣閥門定位器的配套采用了無管路連接的設計，提高了調節閥的抗震性能、使用穩定性與調節精度，滿足對工況的精確調節。



本系列產品有標準型、低溫型、波紋管密封型等多種型式。產品公稱壓力等級有PN（MPa）1.6、2.5、4.0、6.4、10.0（150lb、300lb、600lb）；閥體口徑范圍DN（mm）40～400（1-1/2”～16”）；適用流體溫度-196～+595℃范圍內多種檔次；泄漏量標準有Ⅳ級、Ⅴ級、VI級（軟密封）；流量特性有直線、等百分比。多種品種規格可供選擇。

氣動YSIQ20：

定位器接收標準電流信號或計算機信號，轉換為閥位設定值，執行機構的直線位移通過連接裝置轉換為角度位移，并由位置傳感器測得，反饋至微處理器。

微處理器將實際閥位反饋值和設定值進行比較，檢測到偏差后，根據偏差大小和方向輸出脈寬調制指令（PWM）到壓電閥，壓電閥按控制指令調節膜頭進氣量或排氣量。

?

?

電動YSID20：

標準電流信號或計算機信號經A/D轉換后，進入智能型電動執行機構的智能信號采集控制單元。

信號采集控制單元隨時檢測輸入信號和位置反饋信號，當兩個信號不平衡時，根據偏差大小和方向輸出脈寬調制指令（PWM）到雙向可控硅，使其導通并帶動電機向減小偏差的方向運轉，進而帶動減速機構并改變閥門的開度。

?

控制模式

控制模式采用PWM（Puise Width Modulation）驅動；

全速狀態：當控制偏差很大時，輸出連續信號；

中速狀態：當偏差不大時，輸出脈沖信號；

慢速微調：當偏差很小時，輸出更小的脈沖信號；

保持定位：當偏差小到閥門調節精度范圍內，沒有控制指令輸出。

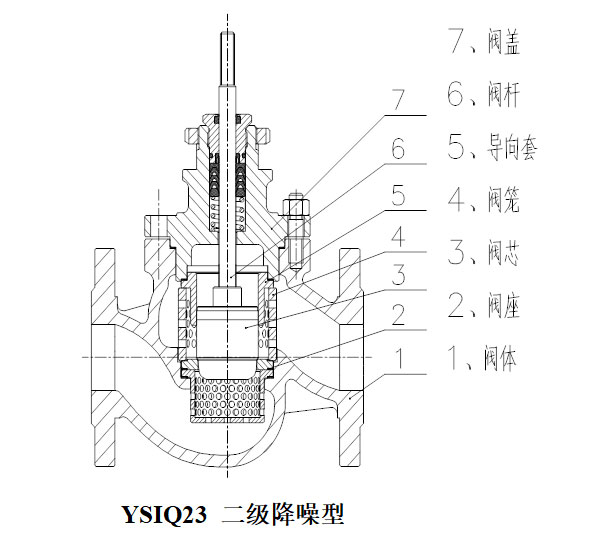

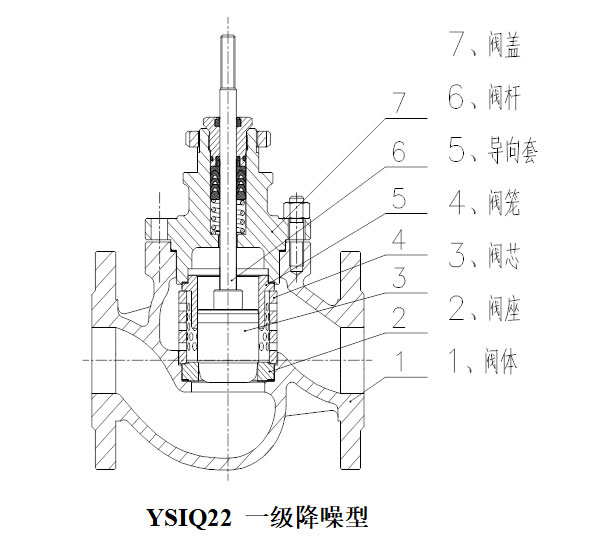

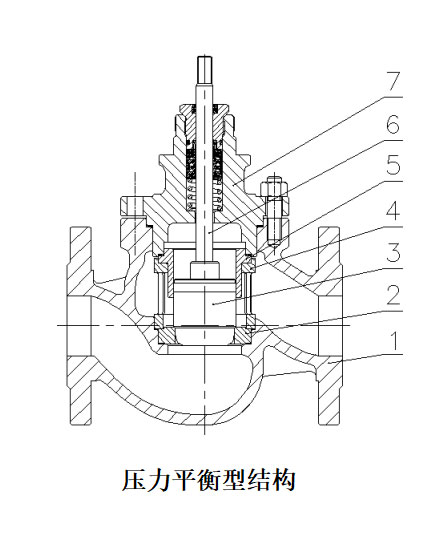

序號零件名稱常用材料
1閥 ?體WCBWC6CF8CF8M
2閥 ?座304、316+堆焊司太萊合金316+堆焊司太萊合金
3閥芯常溫型304、316316
高溫型410+熱處理、316+滲氮316+滲氮
4閥 ?籠304、316316
5導向套常溫型304、316316
高溫型410+熱處理、316+滲氮316+滲氮
6閥 ?桿304、316316
7閥 ?蓋WCBWC6CF8CF8M

*以上為常用材料，具體牌號以訂貨合同為準。

形????式壓力平衡型單座
公稱通徑DN40～DN600（1-1/2”～16”）
公稱壓力PN16、25、40、64、100（150lb、300lb、600lb）
固有流量特性等百分比、直線、快開（用于切斷閥）
固有可調比50﹕1
上閥蓋形式標準型：-10~+230℃
散熱型：-45~ -10℃或超過230℃的場合（注意所選材質的壓力溫度額定值）
低溫加長型：-45～-100℃、-100～-200℃
閥座泄漏量Ⅳ級、V級
序號項???目標準型智能閥散熱、低溫型智能閥
1基本誤差＜(%)±1±2.5
2回????差＜(%)12.5
3死????區＜(%)0.41
4始終點偏差＜(%)±1±2.5
5?額定行程偏差＜(%)+2.5+2.5

注：本產品性能指標高于GB/T4213-2008。

Image module

各種固有流量特性相對行程下的相對流量數值 R50

L/Lmax

Q/Qmax

特性

0102030405060708090100
直 ?線211.821.631.441.25160.870.680.490.2100
等百分比234.376.59.614.120.930.945.767.6100
公稱通徑行程執行機構型號作用形式：氣開作用形式：氣關
彈簧數量
3691233366
最小供氣壓力（MPa）
DN (mm)mmcm20.20.350.420.490.30.450.60.450.6
4020

ZM10-2

320

5.510.0－－10.010.0－10.010.0
504.59.1－－9.110.0－9.110.0
65303.77.4－－7.410.0－7.410.0
803.06.1－－6.110.0－6.110.0
1002.44.9－－4.99.8－4.99.8
12560

ZM10-3

720

3.87.79.210.07.710.0－7.710.0
1503.46.98.29.66.910.0－6.910.0
2002.75.46.47.55.410.0－5.410.0
2502.14.35.16.04.38.610.04.38.6
300120

ZM10-4

1510

3.87.68.910.07.610.0－7.610.0
3503.36.67.79.16.610.0－6.610.0
4002.85.76.77.95.710.0－5.710.0
公稱通徑行程執行機構輸出力（KN）
DN (mm)mm2356.51016254060
40205.67.410.0
504.66.110.0
65304.77.810.0
803.96.57.910.0
1003.15.16.49.810.0
125603.95.17.910.0
1503.34.36.610.0
2003.25.08.010.0
2504.06.410.0
3001203.35.48.410.0
3504.67.210.0
4004.06.310.010.0
公稱通徑DN40~500
公稱壓力PN1.6~16.0MPa ANSI 150~900lb
介質溫度-196~230℃
連接方式法蘭式、焊接式
閥蓋形式標準型、低溫型、波紋管密封型
閥體材質WCB、CF8、CF8M、CF3M
閥內件材質304、304+Stellite、316L、316L+Stellite
流量特性等百分比、線性
泄漏量ANSI Class IV、V

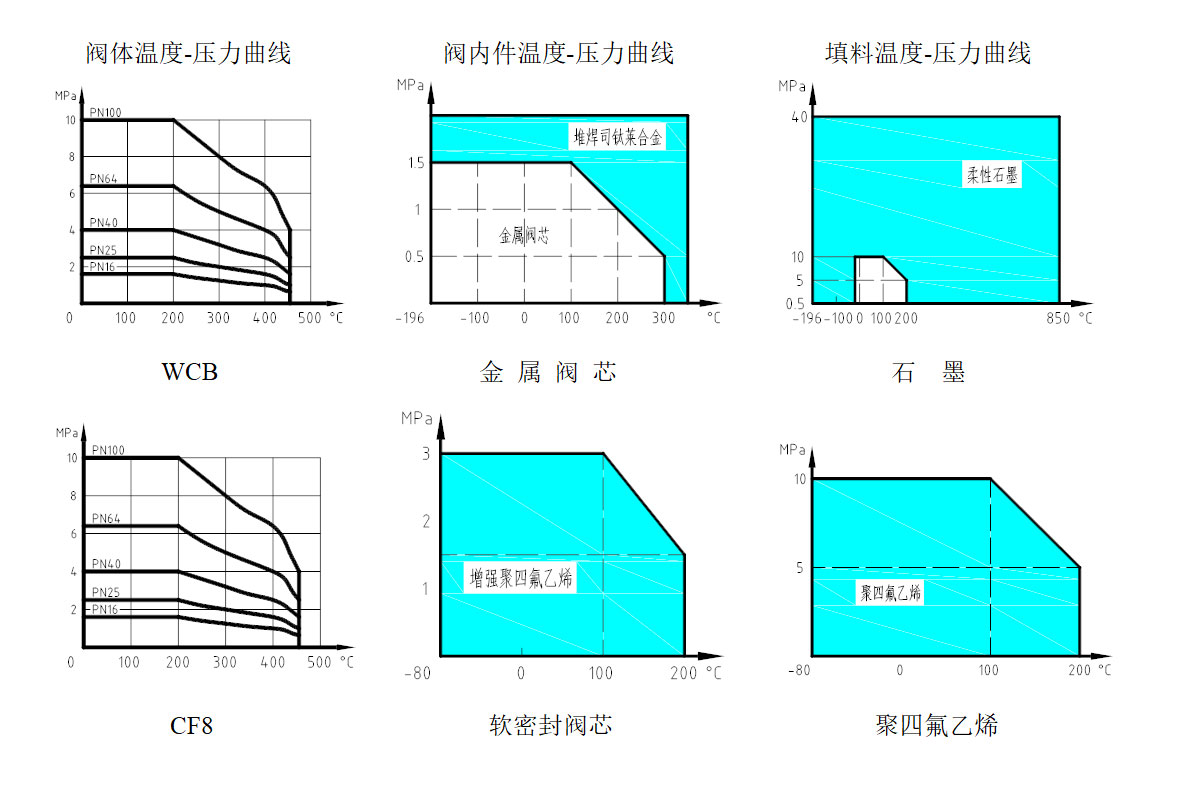

溫度℃Class 150Class 300Class 600
LCBWCBWC6CF8CF8MLCBWCBWC6CF8CF8MLCBWCBWC6CF8CF8M
-196～38———1.901.90———4.954.95———9.919.92
-45～381.84——1.901.904.78——4.954.959.57——9.919.92
-5～381.841.961.991.901.904.785.105.164.954.959.5710.210.329.919.92
501.811.921.921.841.844.725.005.164.774.809.4610.110.329.569.62
1001.721.761.761.561.614.514.635.144.084.219.029.2710.298.178.43
1501.571.571.571.391.474.404.515.013.623.858.789.0410.037.267.69
2001.401.401.401.251.374.264.384.883.273.568.548.759.756.547.12
2501.201.201.201.161.204.054.164.623.043.348.118.339.266.106.67
3001.011.011.011.011.013.763.874.232.913.157.547.748.485.806.32
3500.840.840.840.840.843.593.694.012.813.037.187.388.045.606.07
3750.730.730.730.733.643.882.772.967.287.755.545.93
4000.640.640.640.643.443.652.742.916.897.315.485.81
4250.550.550.550.552.883.442.712.875.746.915.425.72
4500.470.470.470.471.993.082.682.814.006.175.375.61
4750.370.370.370.371.352.582.652.732.705.175.305.46
5000.280.280.280.280.882.022.602.671.754.045.205.37
5250.180.180.180.180.511.532.192.571.033.074.775.15
550—1.202.002.402.404.004.60
5661.001.902.202.003.804.50



表8.2壓力溫度額定值（GB/T12224-2015）???????????????????????????????????????????????????MPa

溫度?Temp.℃PN16PN40PN63PN100

溫度?

Temp.℃

PN16PN40PN63PN100
ZG230-450ZG0Cr18Ni9
-5～2001.646.310-45～2001.646.310
～2501.43.55.49～3001.43.55.49
～3001.234.87.5～4001.234.87.5
～3501.12.646.6～4801.12.646.6
～4000.92.33.75.8～5200.92.33.75.8
～4250.823.25～5600.823.25
～4350.71.82.84.5
～4450.621.62.54.2
～4550.571.42.33.6

填料材質為PTFE； ??????????????????數值受公稱壓力、壓力—溫度圖表限制；

介質的流向與閥芯關閉的方向相反； ???波紋管密封類P2≠0時須重新核對。

金屬密封型泄漏等級為Ⅳ級；

特殊檢驗； ??????????????????????????真空條件下使用；

完全去油、去水處理； ????????????????特殊介質（如氧氣）；

禁銅處理； ??????????????????????????使用不銹鋼連接件；

特殊接口； ??????????????????????????指定涂層顏色。

連接方式：法蘭；??螺紋、焊接（須用戶指定）

法蘭標準：150lb~600lb鋼制法蘭按HG/T20615-2009

PN16~100鋼制法蘭按HG/T20592-2009

密封面形式：150lb~600lb、PN16為突面（RF）；

PN40、63、100為凹凸面（MFM），閥體為凹面（FM）；

結構長度：ASME B16.10、?GB/T17213、?GB/T12221、

閥門設計制造標準：GB/T4213、GB/T17213、JB/T7387、IEC60534、ISA75.01

閥門泄漏量標準：GB/T4213、JB/T7387、IEC60534-4、ANSI/FCI70-2

連接方式、閥體法蘭及結構長度可按用戶指定的標準制造。如：GOST、DIN、JIS等。
