ZSHOY/ZDROY系列“O”型硬密封切斷球閥小口徑采用二片式球閥結構，大口徑采用三片式球閥結構。閥體由主、副二部分組成，球芯采用全通徑，額定流量系數大，流阻小，結構簡單，體積小，重量輕。球芯表面噴涂焊鎳基合金或噴涂碳化鎢，使其表面光滑耐磨；閥座密封材料不銹鋼堆焊鈷基合金或噴涂硬質合金，密封優良，使用壽命長，具有極強的切斷性能。廣泛使用于石油、化工、冶金、造紙等含有固體顆粒或高溫、高壓介質的切斷。執行機構選用高性能雙活塞齒輪齒條結構或撥叉式結構，傳動效率高，結構緊湊或電子式電動執行機構。該系列產品公稱通徑范圍DN15～500mm（1/2”～20”），公稱壓力等級PN1.6~10.0MPa（150lb~600lb）。

  • 閥座限位結構（扭矩穩定）：閥座密封圈合理預緊并限位，大大減小了操作扭矩；閥座底部設有柱簧或蝶簧，維持扭矩穩定；
  • 閥桿防飛出設計（安全可靠）：下裝式閥桿，防止閥桿因介質壓力過高而飛出，徹底消除了安全隱患；
  • 標準執行器：氣動、電動可互換。
Image module

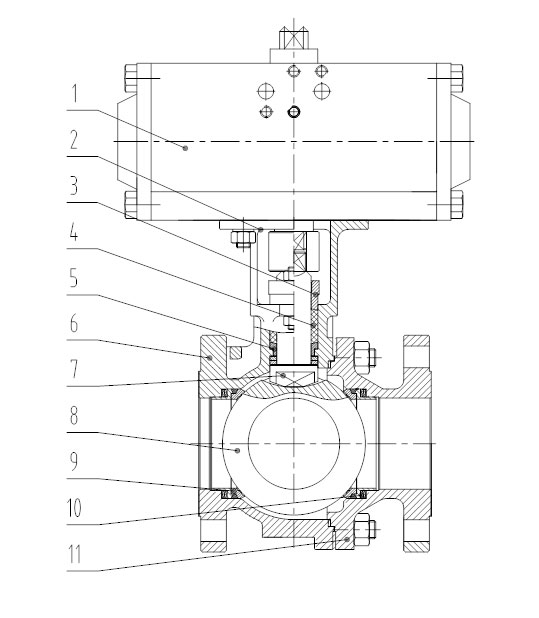

圖一 浮動球閥結構圖（DN15~150）

  • 序號零件名稱常用材料
    1執行器執行器（氣動、電動）
    2支 ?架WCB、CF8
    3填料壓蓋WCB、CF8
    4填 ?料PTFE、柔性石墨
    5軸 ?承304滲氮、316滲氮
    6主閥體WCB、CF8、CF8M
    7閥 ?桿2Cr13、17-4PH
    8球 ?芯304+STL、316+WC
    9閥 ?座304+STL、316+WC
    10蝶 ?簧304、316
    11副閥體WCB、CF8、CF8M
Image module

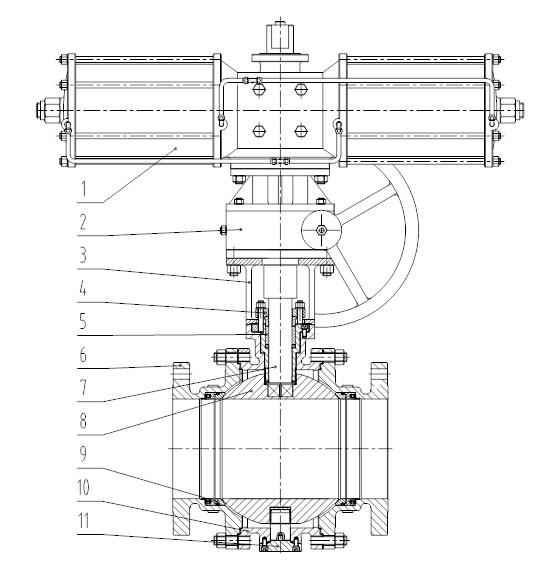

圖二 固定球閥結構圖（DN250以上）

  • 序號零件名稱常用材料
    1執行器執行器（氣動、電動）
    2手 ?輪WCB
    3支 ?架WCB
    4填料壓蓋WCB、CF8
    5填 ?料PTFE、柔性石墨
    6副閥體WCB、CF8、CF8M
    7閥 ?桿2Cr13、17-4PH
    8球 ?芯304+STL、316+WC
    9閥 ?座304+STL、316+WC
    10主閥體WCB、CF8、CF8M
    11底塞軸WCB、CF8、CF8M
公稱通徑DN(mm)1520253240506580100
額定流量系數Kv203872110170270380510940
公稱通徑DN(mm)125150200250300350400450500
額定流量系數Kv1400220035005000850011000135001700020500
公稱壓力PN1.6~10.0MPa 、150lb~600lb
固有流量特性快開
額定轉角（°）0±4°～90±4°
允許泄漏等級V級、Ⅵ級
氣源壓力Ps（MPa）0.4～0.6
電源電壓220V.AC ?50Hz或380V.AC ?50Hz
法蘭連接形式

PN1.6MPa按HG/T20592-2009 RF，閥體突面

PN≥4.0MPa按HG/T20592-2009 FM，閥體凹面

注：1、特殊要求可按照客戶指定生產；

2、法蘭可按ANSI、JIS等法蘭標準制造；

3、法蘭距可按客戶指定生產。

型 ?式氣動活塞式電動式
型 ?號SRDA見各廠家選型樣本
類 ?型單作用型雙作用型
用 ?途切斷切斷
接 ?口G1/8”、 G1/4”、 G1/2”、 G3/4”見各廠家選型樣本
額定轉角90°
正作用氣壓增加閥關
反作用氣壓增加閥開
環境溫度-40~80℃
表面涂層中間銀色+兩邊紅色
附 ?件減壓器、電磁閥、限位開關、手輪、氣控閥等
公稱通徑DN(mm)1520253240506580100

扭矩

N.m

PN1625365075100140200280420
PN40304260100150220320520680
PN64405495140180260420740820
公稱通徑DN(mm)125150200250300350400450500

扭矩

N.m

PN16540800140024003600520078001020013600
PN4074015002520420058007800124001540021400
PN64960180030005000840011200172001960025600

注：扭矩表僅做參考，結合實際介質、壓力不同可以適當增減扭矩。

序號項???目氣動球閥電動球閥
1基本誤差＜(%)±2.5±2.5
2額定轉角偏差＜(%)+2.5+0.5
3額定流量系數偏差＜(%)+10

注：本產品性能指標貫徹GB/T4213-2008。

壓力

溫度

PN16PN40PN64
WCBCF8WCBCF8WCBCF8
-196～-20—16.0—40.0—64.0
-20～10016.016.040.040.064.064.0
15016.016.040.040.064.064.0
20016.016.040.040.064.064.0
25014.015.036.038.056.060.0
30012.514.032.036.050.056.0
35011.013.228.034.045.053.0
40010.012.525.032.040.050.0
4259.012.022.030.736.048.4
4506.711.517.029.526.546.8
500—10.5—26.5—42.5
525—9.9—24.6—39.2
560—9.0—22.0—36.0
閥 ?體WCBCF8CF8M
球??芯304+STL304+STL316+WC
閥 ?桿2Cr1317-4PH17-4PH
閥 ?座304+STL、316+WC
填 ?料聚四氟乙烯、柔性石墨
墊 ?片石墨纏繞墊
泄漏等級V級、Ⅵ級
溫度范圍（℃）-20～425-40～450-40～450

配用氣動活塞式執行機構（單作用）允許壓差表???????????????????????????????????????單位：MPa

執行

機構

100125145160190210240270300350400

AW

28S

AW

35S

AW

40S

154.010.0
201.66.410.0
250.84.06.4
321.64.010.0
403.26.410.0
501.64.06.4
651.23.86.4
801.63.26.4
1001.63.45.6
1251.34.06.4
1501.22.66.4
2000.83.14.2
2500.91.63.8
3000.61.74.0
3501.64.0
4001.6
4500.7
500

注：1)?氣源壓力按0.5MPa計算；

2）表中允許壓差為本公司標準配置值，可根據用戶工況選擇更大扭矩的執行機構。



配用氣動活塞式執行機構（雙作用）允許壓差表?????????????????????????????????????單位：MPa

執行

機構

88100125145160190210240270300350400

AW

35

AW

40

156.410.0
204.010.0
254.010.0
321.66.410.0
404.07.2
502.86.410.0
652.26.410.0
801.64.08.2
1002.26.410.0
1252.46.410.0
1500.82.56.410.0
2000.82.24.86.4
2501.63.26.4
3001.23.45.6
3501.44.010.0
4001.64.06.4
4502.24.8
5000.93.6

注：1)?氣源壓力按0.5MPa計算；

2）表中允許壓差為本公司標準配置值，可根據用戶工況選擇更大扭矩的執行機構。
