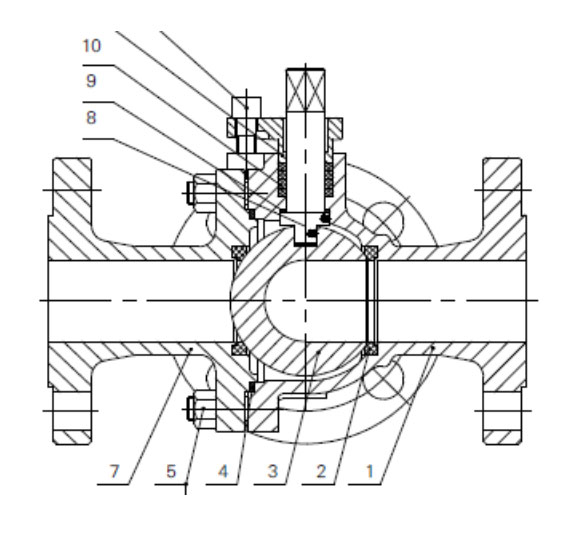

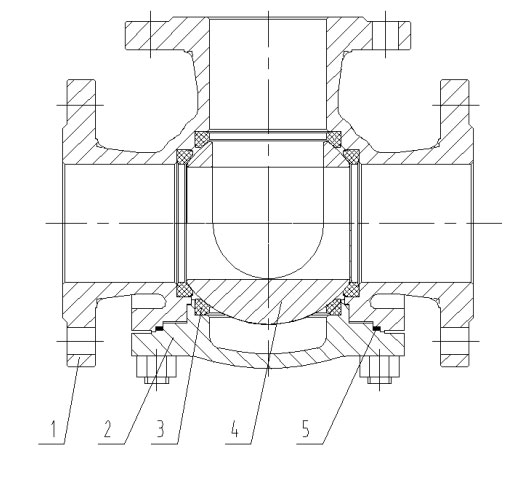

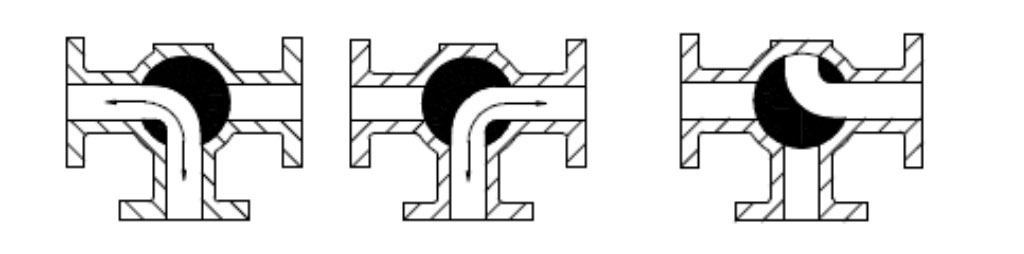

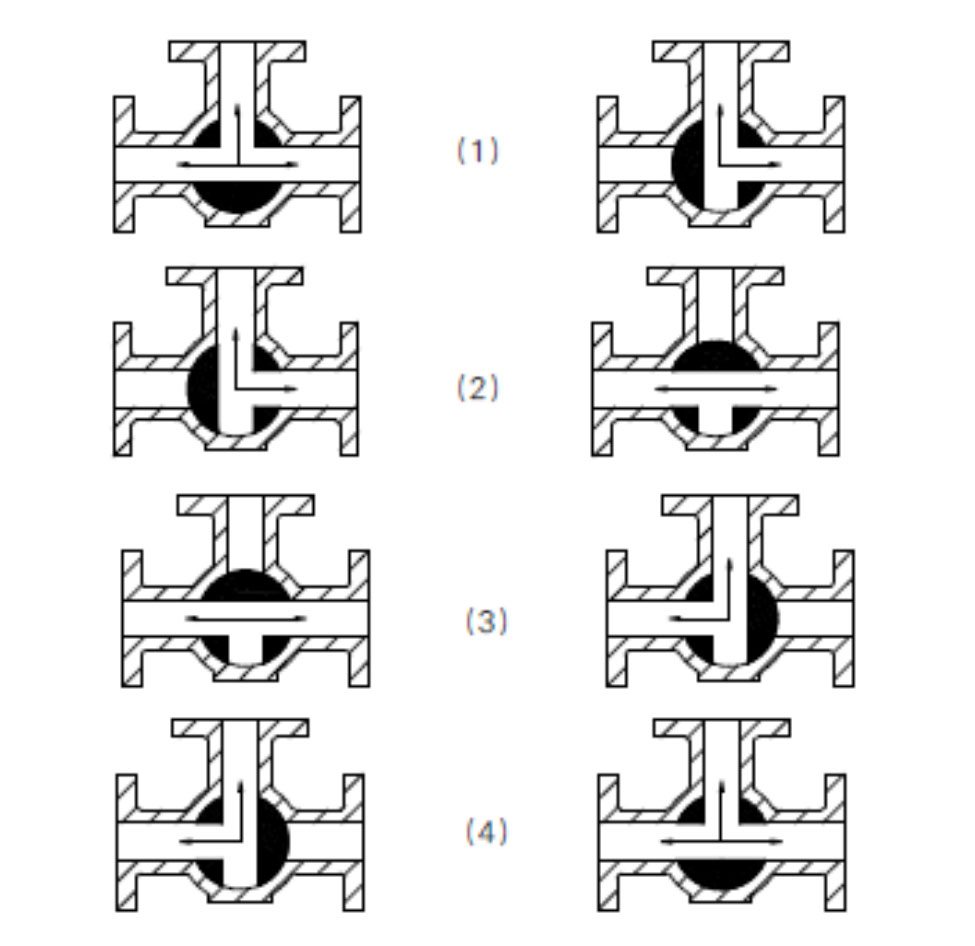

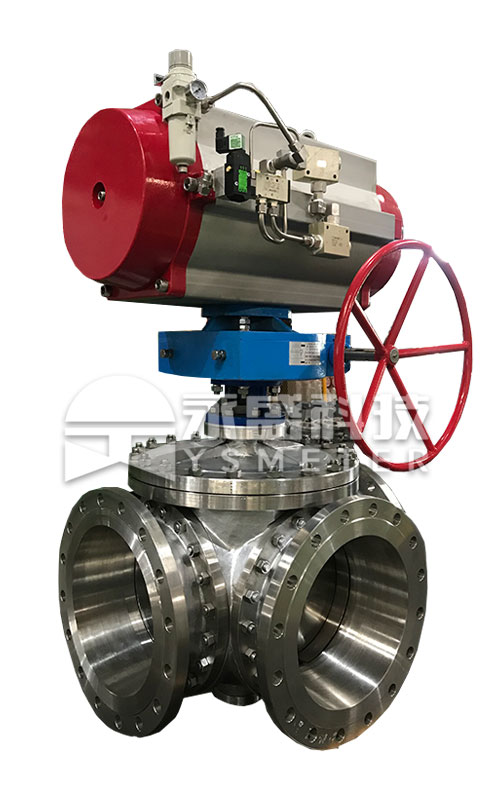

購買咨詢細節說明ZSHL/ZSHT系列三通切斷球閥“L”型結構采用二片式球閥結構，“T”型結構采用整體式結構，球芯采用全通徑，額定流量系數大。L型球心能實現兩條相互正交的通道實現切換，T型球心能室三條通道相互連通或切斷，起合流、分流作用。球芯表面采用特殊工藝進行硬化處理，使其表面光滑耐磨，軟密封閥座材料為聚四氟乙烯，硬密封閥座材料為不銹鋼噴焊硬質合金。執行機構選用高性能雙活塞齒輪齒條結構或撥叉式結構，傳動效率高。該系列產品公稱通徑范圍DN15～300mm（1/2”～12”），公稱壓力等級PN1.6~4.0MPa（150lb~300lb）。 特 點閥座限位結構（扭矩穩定）：閥座密封圈合理預緊并限位，大大減小了操作扭矩；并維持扭矩穩定；閥桿防飛出設計（安全可靠）：下裝式閥桿，防止閥桿因介質壓力過高而飛出，徹底消除了安全隱患；獨特的防火設計，可在火燒后保持密封；防靜電裝置（可將靜電引出）：簡便易裝的防靜電裝置，使球體、閥桿和閥體始終連為一體，因開關導致密封面摩擦而產生的靜電被引出；標準執行器：氣動、電動可互換。 L型結構圖序號零件名稱常用材料1主閥體WCB、CF8、CF8M2閥 ?座PTFE、304、3163球 ?芯304、316、316L4密封墊片PTFE、柔性石墨5螺柱35、3046螺母45、3047副閥體WCB、CF8、CF8M8閥 ?桿2Cr13、17-4PH9墊片PTFE、30410填料PTFE、柔性石墨 T型結構圖序號零件名稱常用材料1主閥體WCB、CF8、CF8M2副閥體WCB、CF8、CF8M3閥 ?座PTFE、304、3164球 ?芯304、316、316L5密封墊片PTFE、柔性石墨 規格與技術參數公稱通徑DN(mm)15202532405065額定流量系數Kv203872110170270380公稱通徑DN(mm)80100125150200250300額定流量系數Kv51094014002200350050008500公稱壓力PN1.6~4.0MPa 、150lb~300lb固有流量特性快開額定轉角（°）0±4°～90±4°允許泄漏等級Ⅵ級、無泄漏氣源壓力Ps（MPa）0.4～0.6注：1、特殊要求可按照客戶指定生產；2、法蘭可按ANSI、JIS等法蘭標準制造；3、法蘭距可按客戶指定生產。 執行機構型 ?式氣動活塞式電動式型 ?號SRDA見各廠家選型樣本類 ?型單作用型雙作用型用 ?途切斷切斷接 ?口G1/8”、 G1/4”、 G1/2”見各廠家選型樣本額定轉角90°正作用氣壓增加閥關反作用氣壓增加閥開環境溫度-40~80℃表面涂層中間銀色+兩邊紅色附 ?件減壓器、電磁閥、限位開關、手輪、氣控閥等 閥體和閥蓋材料的使用溫度·壓力范圍壓力溫度PN16PN40PN64WCBCF8WCBCF8WCBCF8-196～-20—16.0—40.0—64.0-20～10016.016.040.040.064.064.015016.016.040.040.064.064.020016.016.040.040.064.064.025014.015.036.038.056.060.030012.514.032.036.050.056.035011.013.228.034.045.053.040010.012.525.032.040.050.04259.012.022.030.736.048.44506.711.517.029.526.546.8500—10.5—26.5—42.5525—9.9—24.6—39.2560—9.0—22.0—36.0 輕工O型球閥選型樣本下載
