ZSHZ/ZDRZ型氣/電動偏心旋轉閥由氣動活塞式執行機構或電動執行機構和偏心旋轉閥組成，是一種由部分球閥板繞偏心軸心旋轉來控制流體的角行程調節閥。球芯與密封圈采用獨特的偏心結構，具有結構緊湊、切斷性能好、使用壽命長等特點，兼?zhèn)湔{(diào)節和切斷兩種功能。金屬密封型密封等級為IV、V級，軟密封型為Ⅵ級，達零泄漏；流量特性為近似線性。

氣動偏心旋轉閥由閥體部分和氣動執行機構組成，根據工況需要也可增加手輪機構。其結構如下：

Image module

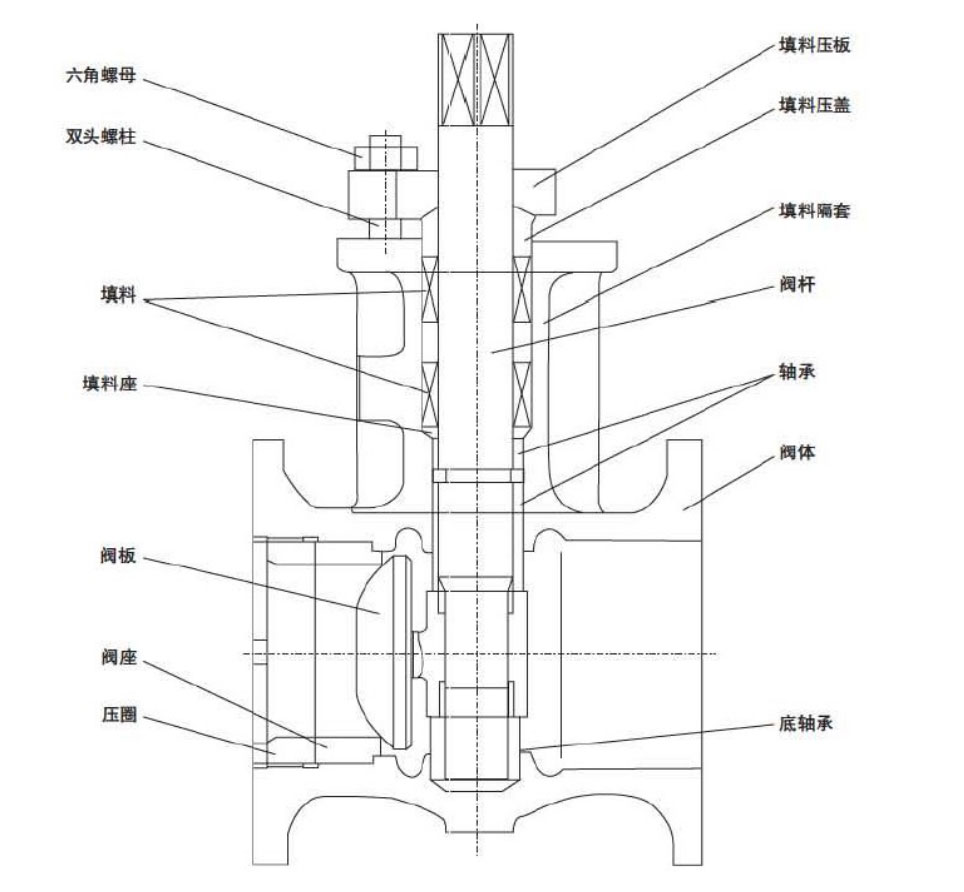

圖一、偏心旋轉閥示意圖

Image module

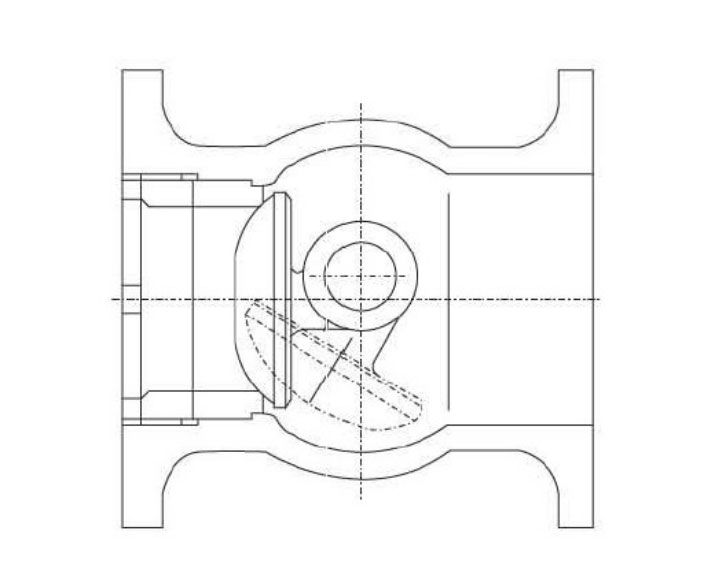

圖二偏心旋轉閥偏心示意圖

零件名稱材 ?料
閥 ?體WCB、CF8、CF8M
球 ?芯304、316、304或316+HCr、316+STL
密封圈C-PTFE、304或316+HCr、316+STL
閥 ?桿2Cr13、17-4PH
壓 ?圈304、316
軸 ?承316+HCr、316+STL
填 ?料PTFE、柔性石墨
支 ?架WCB

備注：閥體、閥內件材質可按用戶指定標準制造

公稱通徑25405080100150200250300
額定流量系數Kv全腔型12254311520043073011001500
60%腔7152670120260440670900
40%腔4.810174680170290450600
公稱壓力PN1.6~10.0MPa、Class150~600
流量特性線性
適用溫度(℃)-45~400
額定轉角(°)60
密封形式軟密封、硬密封
固有可調比100:1
連接形式對夾式、法蘭式
表面涂層

???閥體為碳鋼時，灰色（環氧樹脂）

閥體為不銹鋼時，本色不加涂層

注：1、特殊要求可按照客戶指定生產；

2、法蘭可按ANSI、JIS等法蘭標準制造。

壓力

溫度

PN16PN40PN64
WCBCF8WCBCF8WCBCF8
-196～-20—16.0—40.0—64.0
-20～10016.016.040.040.064.064.0
15016.016.040.040.064.064.0
20016.016.040.040.064.064.0
25014.015.036.038.056.060.0
30012.514.032.036.050.056.0
35011.013.228.034.045.053.0
40010.012.525.032.040.050.0
4259.012.022.030.736.048.4
4506.711.517.029.526.546.8
500—10.5—26.5—42.5
525—9.9—24.6—39.2
560—9.0—22.0—36.0
