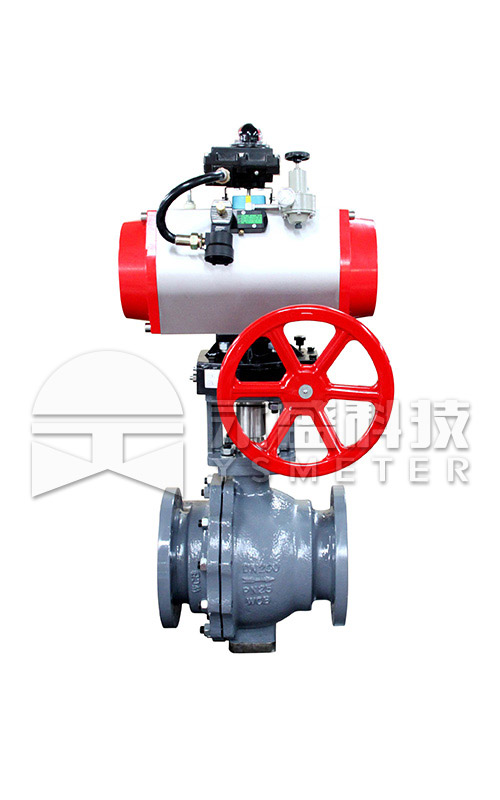

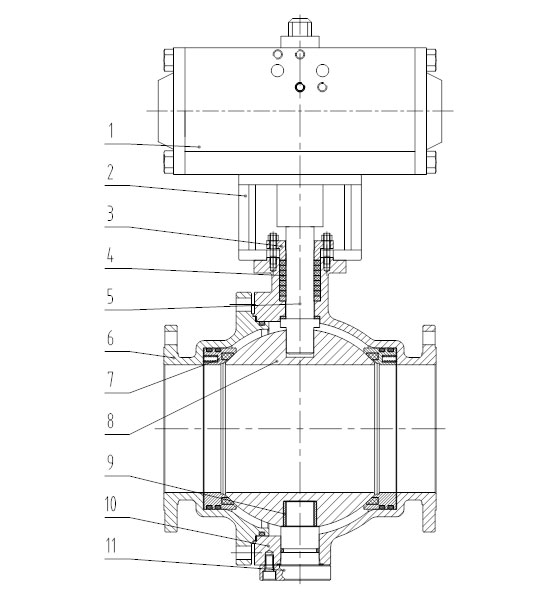

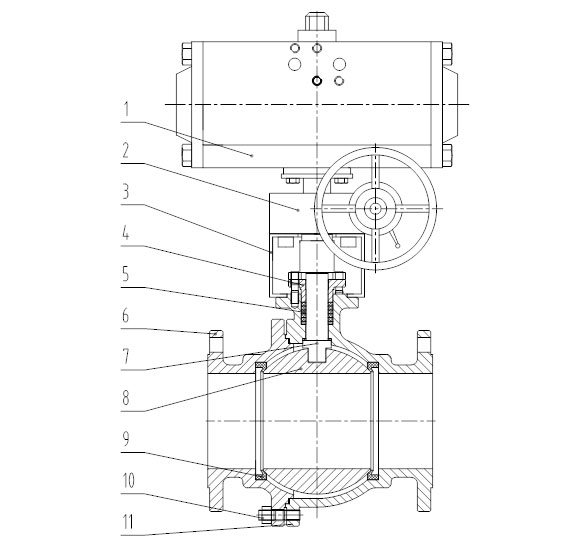

購買咨詢細節說明ZSHO/ZDRO系列“O”型切斷球閥小口徑采用二片式球閥結構，大口徑采用三片式球閥結構。閥體由主、副二部分組成，球芯采用全通徑，額定流量系數大，流阻小。球芯表面采用特殊工藝進行硬化處理，使其表面光滑耐磨，閥座密封材料為碳纖維增強型聚四氟乙烯，閥座磨損小，密封優良，使用壽命長，具有極強的切斷性能。執行機構選用高性能雙活塞齒輪齒條結構或撥叉式結構，傳動效率高，結構緊湊或電子式電動執行機構。該系列產品公稱通徑范圍DN15～500mm（1/2”～20”），公稱壓力等級PN1.6~10.0MPa（150lb~600lb）。 特 點閥座限位結構（扭矩穩定）：閥座密封圈合理預緊并限位，大大減小了操作扭矩；閥座底部設有彈簧，維持扭矩穩定；閥桿防飛出設計（安全可靠）：下裝式閥桿，防止閥桿因介質壓力過高而飛出，徹底消除了安全隱患；獨特的防火設計（可在火燒后保持密封）：軟密封閥座采用帶有密封面的不銹鋼座包裹聚四氟乙烯密封圈組合式閥座，不銹鋼座密封面和球體間有一小間隙。當聚四氟乙烯密封圈遇火燒毀時，浮動球體在介質壓力作用下壓向不銹鋼座，同時依靠閥座底部彈簧作用，推動不銹鋼座壓向球芯，球體和不銹鋼座密封面間形成密封；防靜電裝置（可將靜電引出）：簡便易裝的防靜電裝置，使球體、閥桿和閥體始終連為一體，因開關導致密封面摩擦而產生的靜電被引出；標準執行器：氣動、電動可互換。 結構圖圖一 浮動球閥結構圖（DN15~150）序號零件名稱常用材料1執行器執行器（氣動、電動）2手 ?輪（可帶、可不帶）3支 ?架WCB4填料壓蓋WCB、CF85填 ?料PTFE、柔性石墨6副閥體WCB、CF8、CF8M7閥 ?桿2Cr13、17-4PH8球 ?芯304、316、316L9閥 ?座PTFE、PPL10螺 ?柱35、30411主閥體WCB、CF8、CF8M圖二 固定球閥結構圖（DN200以上）序號零件名稱常用材料1執行器執行器（氣動、電動）2支 ?架WCB3填料壓蓋WCB、CF84填 ?料PTFE、柔性石墨5閥 ?桿2Cr13、17-4PH6副閥體WCB、CF8、CF8M7閥 ?座304+PTFE、316+PPL8球 ?芯304、316、316L9導向套304滲氮、316滲氮10主閥體WCB、CF8、CF8M11底塞軸WCB、CF8、CF8M 規格與技術參數公稱通徑DN(mm)1520253240506580100額定流量系數Kv203872110170270380510940公稱通徑DN(mm)125150200250300350400450500額定流量系數Kv1400220035005000850011000135001700020500公稱壓力PN1.6~10.0MPa 、150lb~600lb固有流量特性快開額定轉角（°）0±4°～90±4°允許泄漏等級Ⅵ級、無泄漏氣源壓力Ps（MPa）0.4～0.6電源電壓220V.AC ?50Hz或380V.AC ?50Hz法蘭連接形式PN1.6MPa按HG/T20592-2009 RF，閥體突面PN≥4.0MPa按HG/T20592-2009 FM，閥體凹面注：1、特殊要求可按照客戶指定生產；2、法蘭可按ANSI、JIS等法蘭標準制造；3、法蘭距可按客戶指定生產。 執行機構型 ?式氣動活塞式電動式型 ?號SRDA見各廠家選型樣本類 ?型單作用型雙作用型用 ?途切斷切斷接 ?口G1/8”、 G1/4”、 G1/2”見各廠家選型樣本額定轉角90°正作用氣壓增加閥關反作用氣壓增加閥開環境溫度-40~80℃表面涂層中間銀色+兩邊紅色附 ?件減壓器、電磁閥、限位開關、手輪、氣控閥等扭矩表(N.m)公稱通徑DN(mm)1520253240506580100扭矩N.mPN1669142030406085130PN40101218304060100200300PN64152030456090150260400公稱通徑DN(mm)125150200250300350400450500扭矩N.mPN16220400700100013001800220028004000PN405509001000130022002800400052006500PN6460090014002000300040006000800011000注：扭矩表僅做參考，結合實際介質、壓力不同可以增減扭矩。 主要性能指標序號項???目氣動球閥電動球閥1基本誤差＜(%)±2.5±2.52額定轉角偏差＜(%)+2.5+0.53額定流量系數偏差＜(%)+10注：本產品性能指標貫徹GB/T4213-2008。 閥體和閥蓋材料的使用溫度·壓力范圍 單位：kgf/cm2壓力溫度PN16PN40PN64WCBCF8WCBCF8WCBCF8-196～-20—16.0—40.0—64.0-20～10016.016.040.040.064.064.015016.016.040.040.064.064.020016.016.040.040.064.064.025014.015.036.038.056.060.030012.514.032.036.050.056.035011.013.228.034.045.053.040010.012.525.032.040.050.04259.012.022.030.736.048.44506.711.517.029.526.546.8500—10.5—26.5—42.5525—9.9—24.6—39.2560—9.0—22.0—36.0 整機工作溫度范圍·閥座泄漏量閥 ?體WCBCF8CF8M球??芯304304316密封圈PTFE、增強PTFE、PPL填 ?料聚四氟乙烯、柔性石墨墊 ?片石墨纏繞墊泄漏等級Ⅵ級閥座泄漏量(l/h）微氣泡級①微氣泡級①微氣泡級①溫度范圍（℃）-20～250-40～250-40～250注：1）①氣泡數量詳見GB/T4213-2008。 允許壓差配用氣動活塞式執行機構（單作用）允許壓差表???????????????????????????????????????單位：MPa執行機構88100125145160190210240270300350400AW28SAW35S154.06.410.0204.05.210.0252.56.410.0324.08.0402.56.010.0501.34.08.2651.74.08.1801.13.26.41001.44.06.41251.72.96.41501.33.36.42001.22.34.02501.22.03.23000.91.43.43500.81.82.54000.81.64500.51.35000.6注：1)?氣源壓力按0.5MPa計算；2）表中允許壓差為本公司標準配置值，可根據用戶工況選擇更大扭矩的執行機構。 配用氣動活塞式執行機構（雙作用）允許壓差表?????????????????????????????????????單位：MPa執行機構6388100125145160190210240270300350400AW35156.410.0206.410.0254.06.410.0324.010.0404.06.410.0502.55.610.0652.56.410.0804.06.410.01004.06.410.01252.56.410.01502.56.410.02003.26.410.02502.86.43001.64.06.43501.24.04002.14.04501.64.05000.62.14.0注：1)?氣源壓力按0.5MPa計算；2）表中允許壓差為本公司標準配置值，可根據用戶工況選擇更大扭矩的執行機構。 O型切斷球閥選型樣本下載
