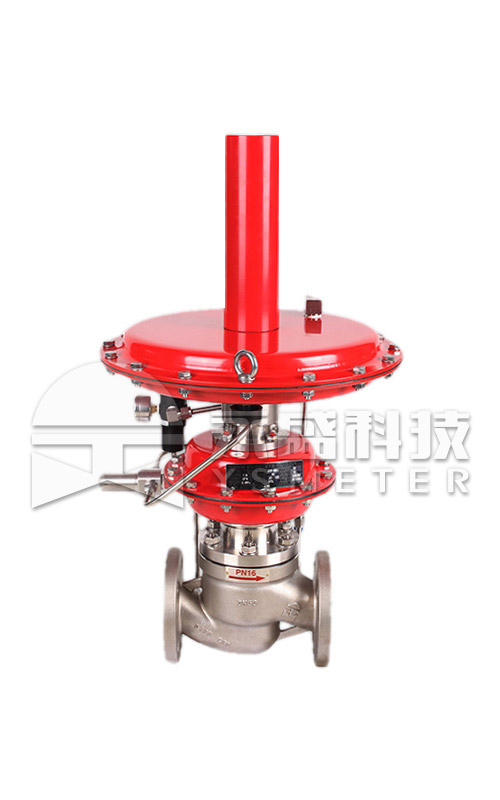

ZZYP-II系列帶指揮器操作自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。該產品采用單座閥快開流量特性調節機構，介質壓力穩定，調節精度高，密封性能安全可靠，在運行期間可任意對設定值進行調整等特點。因而它適用于各種工業爐燃燒系統燃料氣體、石油在制品或油庫貯罐保護氣體（氮封）與熱處理保護氣體的微壓自動調節等場合。

1、無需外加驅動能源，設備費用低；

2、結構簡單，維護工作量?。?/p>

3、設定點可調且范圍寬，便于用戶連續調整；

4、本體取壓，管路安裝方便；

5、無填料、無摩擦式活動組件，調節靈敏、控制精度高。

1、帶指揮器操作自力式閥后壓力調節閥的工作原理：

帶指揮器操作自力式閥后壓力調節閥(B型),其初始閥芯的位置在關閉狀態，指揮器閥芯位置在全開位置。當閥前壓力P1通過閥芯、閥座的節流后變?yōu)殚y后壓力P2，同時P1通過指揮器閥芯節流后輸入主閥上下膜蓋，通過主閥針型閥調節下膜蓋進氣量，使上下膜蓋產生壓力差，推動主閥閥芯開啟，P2經過導壓管輸入指揮器下膜室作用在膜片上，其作用力與彈簧的反作用力相平衡時的閥芯位置決定了指揮器閥芯的開度，從而控制主閥上下膜蓋的壓力差，最終控制主閥閥芯位置，從而控制閥后的壓力。

當閥后壓力P2增加時，P2作用在指揮器下膜蓋膜片上的作用力也隨之增加。此時，膜片上的作用力大于彈簧設定的反作用力，使指揮器閥芯關向閥座位置，導致指揮器閥的開度減小，進入到主閥上下膜蓋的壓差減小，使主閥閥芯開度減小，從而P2降低，直到指揮器膜片上的作用力與彈簧的反作用力相平衡為止，從而使P2降為設定值。同理，當閥后壓力P2降低時，動作方向與上述相反。

Image module

2、帶指揮器操作自力式閥前壓力調節閥的工作原理：

帶指揮器操作自力式閥前壓力調節閥(K型),其初始閥芯的位置在關閉狀態，指揮器閥芯位置在關閉位置。當閥前壓力P1通過閥芯、閥座的節流后變?yōu)殚y后壓力P2，同時P1進入指揮器下膜蓋，打開指揮器閥芯，經節流后輸入主閥上下膜蓋，通過主閥針型閥調節下膜蓋進氣量，使上下膜蓋產生壓力差，推動主閥閥芯開啟。P1經過導壓管輸入指揮器下膜室作用在膜片上，其作用力與彈簧的反作用力相平衡時的閥芯位置決定了指揮器閥芯的開度，從而控制主閥上下膜蓋的壓力差，最終控制主閥閥芯位置，從而控制閥前的壓力（泄壓）。

當閥前壓力P1增加時，超過壓力設定值，P1作用在指揮器膜片上的作用力也隨之增加。此時，膜片上的作用力大于彈簧設定的反作用力，使閥芯遠離閥座位置，導致指揮器閥的開度減大，進入到主閥上下膜蓋的壓差增大，使主閥閥芯開度加大，從而P1降低，直到指揮器膜片上的作用力與彈簧的反作用力相平衡為止，從而使P1降為設定值。同理，當閥前壓力P1降低時，動作方向與上述相反。

Image module
Image module
序號零件名稱常用材質
1閥?體WCB、CF8、CF8M
2閥 芯NBR、PTFE
3閥 座CF8、CF8M、CF3M
4閥 桿304、316
5閥?蓋WCB、CF8、CF8M
6膜 蓋20、304
7指揮器QAl9-4、304
8膜 片NBR、EPDM、FKM

1、ZZYP-II標準型的主要技術參數

公稱通徑DN(mm)1520253240506580100125150
額定流量系數Kv2.546818304570120200320
額定行程L(mm)102030
主閥執行機構(cm2)200400600
公稱壓力PN(MPa)1.6、CL150
固有流量特性快開
作用方式壓閉型（控制閥后型）、壓開型（控制閥前型）
閥結構型式單座
固有可調比R30
調節精度(%)±5
減壓比500︰1
介質溫度(℃)氣體＜120℃
允許泄漏量Ⅵ、零泄漏（軟密封）
法蘭連接形式PN1.6MPa按HG/T20592-2009 RF，閥體突面
壓力調節范圍(KPa)

0.3～2.5、0.5～5、2～10、5～20

10～30、20～60、40～80、60～100

2、ZZYP-II標準型的主要技術參數 ????KV≤4

公稱通徑DN(mm)15 ???20 ??25
閥座直徑dn(mm)20
額定流量系數Kv0.20.320.50.81.21.62.54

注：1、特殊要求可按照客戶指定生產；

2、法蘭可按ANSI、JIS等法蘭標準制造；

3、小流量時，閥座直徑不變，通過閥芯節流件達到用戶要求。

帶指揮自力式壓力調節閥選型樣本下載
